鋰電池處理設備-廢舊電池物料分離收集裝置

鋰電池處理設備裝置采用物理法實現廢舊鋰電池中各組分的分離收集。通過機械破碎、真空分離、震動篩分、比重分離、氣流分離等步驟, 實現廢舊鋰電池中電極材料、集流體金屬、塑料隔膜、電池外殼的分離收集。分離收集過程不引入任何化學試劑, 全程自動化。它能對電解液、粉塵等進行收集處理, 具有回收效率高、綠色低碳、環保節能、便於產業化等特點。

鋰電池處理設備分離廢舊鋰電池物料回收收集工藝步驟包括:

(1) 廢舊動力鋰電池經給料口送入對輥碾壓機, 擠壓破碎後, 得到初級碎片;

(2) 初級碎片自上部給料口進入機內, 在葉片的摩擦和衝擊作用下粉碎成粒徑小於1 cm的二級碎片, 二級碎片在單層振動篩內均勻鋪開, 隔膜在風力的作用下通過集氣罩進入隔膜收集裝置, 其裝置頂部安裝有布袋除塵器, 去除吸附在隔膜上的粉塵;

(3) 二級碎片由加料鬥進入機腔內, 物料受高速運動錘子的打擊、衝擊、剪切、研磨成粒徑小於18目的三級粉碎物料;

(4) 步驟 (1) ～ (3) 采用電解液吸附收集裝置去除電解液:電解液在電解液吸附收集裝置中抽風機的抽吸作用下從電池物料中轉移, 經冷凝器冷凝後收集在電解液收集箱中;

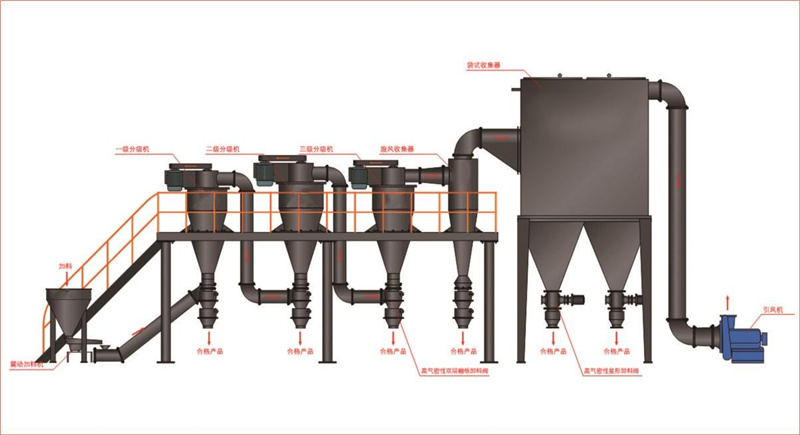

(5) 三級粉碎物料由上部進料口進入風選機, 落到螺旋槳撒料盤上, 在撒料盤的高速旋轉作用下, 物料向四周撒出, 同時受上升氣流作用向上揚起, 在撒料盤螺旋槳葉片上形成沸騰狀物料;物料中較輕的正負極粉料隨循環風進入外部旋風集塵器內收集, 而較重的銅鋁金屬顆粒沿筒壁落下, 從內錐體排出, 完成銅鋁金屬顆粒與正負極粉料的分選;

(6) 三層振動篩將銅鋁金屬顆粒分為18目、24目、30目等級的混合料, 分別進入比重分選機, 在機械振動和上升氣流的作用下, 比重大的銅顆粒向下運動, 比重小的鋁顆粒向上運動, 完成銅鋁金屬顆粒的分選;

(7) 正負極材料進入旋風筒內進行二級分離收集, 正負極材料被與水平麵夾角呈30°的噴嘴以一定高度拋起, 物料即呈0.5～1.2 m高的拋物線狀, 與此同時, 旋風筒沿與物料拋物線垂直方向產生1.2 m/s的均勻氣流場, 氣流場分布寬度為0.3～1.5 m, 在正負極材料下落過程中, 比重較輕的負極材料石墨被氣流吹走並從旋風筒上部排出, 正極材料則繼續回落並自旋風筒底部排出, 實現正負極材料分離收集。

鋰電池處理設備物理分選，正極材料對從鋰電池內部獲得的內容物開展物理分選，主要收集鋁質正極片與活性塗層，銅質負極片與塗層將進行另外處理。隨後，將正極片與塗層輸送到破碎裝置內，實施破碎處理，處理之後可以獲得正極粉末與鋁質顆粒的混合物。最後，對顆粒混合物進行精細化過篩操作，從而分離混合在一起的正極粉末與鋁質顆粒。
